液体摇臂式灌装机

资讯来源: www.glzonauto.com 人气:发表时间:2019-10-15
、系统概述

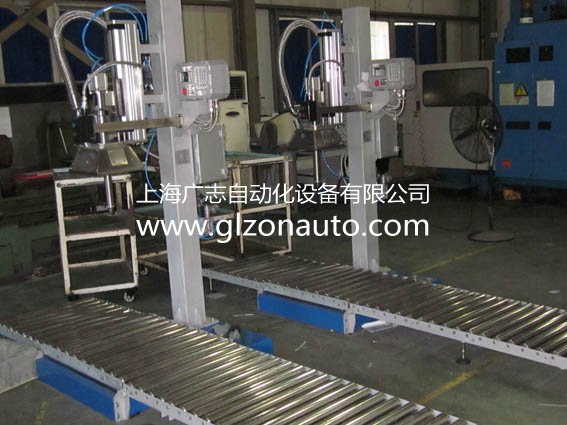

GZM-1T-KM-PL灌装机,是上海广志仪器设备有限公司专门开发的适用于石油化工、医药、食品、军工等企业工作环境的防爆灌装机,采用液面上灌装方式,适用于多种液体物料。设计独特的喷枪装置易于操作,灌注快速、;并且大限度地保证灌注完毕时残液的滴漏。操作时,操作者仅需简单地将桶口对准喷枪嘴正下方,按下手柄上的[启动]按钮, 喷枪就回自动插入桶内,并将空桶自动去皮。然后打开灌装阀门,地双速灌装;灌装结束,喷枪自动提升zhi桶外,滴漏盘自动接zhi喷枪底部,人工将桶推出磅台推zhi输送机后端即告完成。广泛应用于食品加工、制药行业的生产车间及仓库管理;化工行业中油漆、精细化工原料的生产工序控制和成品、半成品计量;军工制造业中物料的计量。
二、系统特点
■ 采用《QB/T2501-2000重力式自动装料衡器》标准制造;
■ 接触物料部分采用铁氟龙制造,防腐蚀;
■ 系统采用三菱,欧姆龙RELAY等高端电气配件制造;
■ 灌装枪设计为徒手快速拆装,方便维护;
■ 灌装枪前段附加气动球阀不灌装时自动关闭,防止物料泄漏;
■ 密封系统均采用聚四氟乙烯制造,耐溶剂,耐酸碱,寿命长;
■ 秤台滚筒及台面采用不锈钢制造,防腐性佳;
■ 灌装枪采用插入式灌注,避免造成物料飞浅于桶上,影响外包装;
■ 系统采用两段式大小料自动灌装方式,以提高准确度;
■ 单桶灌装值到达后,灌装枪会自动提起等待下次启动;
■ 独特防滴漏装置,避免物料滴于桶子上,影响包装及滚筒;
■ 当灌装枪未插入桶口内时,灌装枪自动提起,不执行灌装;
■ 灌装时只需人工将桶移到磅台上,对准枪头按启动键即执行灌装;
■ 若遇紧急状况按下紧急停止钮即可解除本次灌装;
■ 采用键式操作:启动三、基本参数
■ 大秤量:1500kg;
■ 显示分度值:200g;
■ 灌装误差:  0.2%;
■ 灌装速度:约40-60桶/小时(200升为准视进料流速);
■ 使用电源:AC220/50Hz(用户提供zhi机器侧);
■ 使用气源:0.6Mpa(用户提供zhi机器侧);
■ 使用温度:-10℃-50℃;
■ 相对湿度:< 95% (无冷凝);
■ 控制方式:2挡控制(附回流控制);
■ 灌装方式: 插入式,液面上;
■ 秤台尺寸:1500×1500mm ;
■ 枪头管路: 不锈钢304、PTFE密封圈;
■ 管路压力: (0.2-0.6)MPa(与料性有关);
■ 物料接口: 快装接头,内径50mm,压力2kg,自流加料;
■ 气源接口:用户提供10mm气管,用于快速接头连接;
■ 基础条件:水平的坚固混凝土地面,混凝土厚度应大于10cm。

、用户提供
■ 进料管路、泵的连接安装,及基础等公共工程。
■ 0.4-0.8MPa气源、AC220电源zhi电气控制箱侧。

、技术服务、培训和质量保证
■ 制造厂对出厂销售的灌装秤质量实行质保年。在质保期内因质量问题引起的系统不能正常工作,由本公司无偿维修或更换,直zhi用户正常使用为止。
—灌装枪下降—自动去皮—双速灌装—完成—灌装枪
