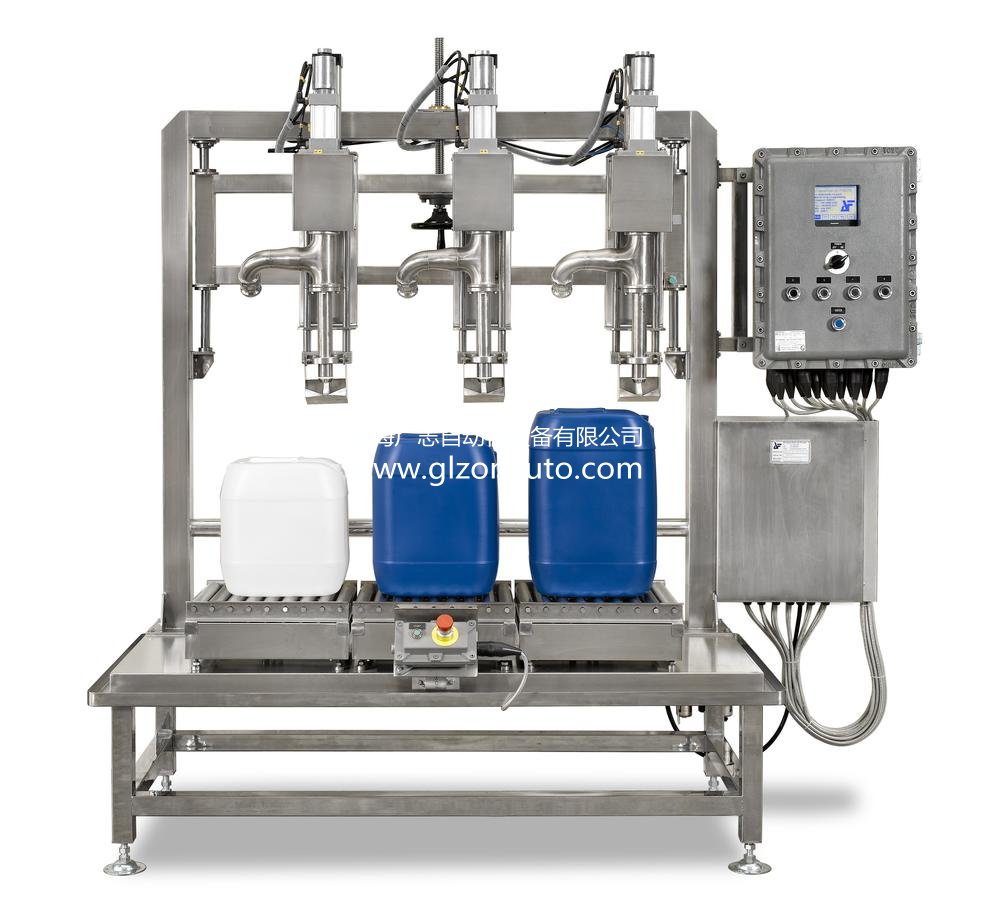

防爆灌装机结构组成
资讯来源: www.glzonauto.com 人气:发表时间:2019-06-26
防爆灌装机结构组成
3.1.3防爆灌装机结构组成
目前灌装机大多采用旋转型结构,即包装容器随灌装阀起做等速回转运动,同时进行灌装。每台灌装机中灌装阀的数目称为灌装机的头数。旋转型灌装机的结构比较复杂,图3-1所示为TVF旋转型灌装机结构示意图,主要由包装容器的供送装置、瓶托升降机构、灌装液料的供送装置(即供料装置)、液位控制装置、灌装阀等组成。
液料由旋转分配器11进入环形储液箱8中,瓶子由瓶输送装置1、进瓶拨轮2送入到瓶的升降机构3上,瓶子在上升的同时绕灌装机回转,当瓶子和灌装阀10紧密接触时自动灌装液料,灌装结束后由升降机构3送入到水平位置,再由中间拨轮轮5送zhi压盖机上。每当灌装机工作结束时,可自动清洗。
3. 1. 3. 1 包装容器的供送装置
在自动灌装机中,按照灌装的工艺要求,准确地将待灌容器送入主转盘升降机构托瓶台上,是保证灌装机正常而有秩序地工作的关键。般供送机构的关键问题是容器的连续输送和容器的定时供给。常用的供送装置有螺杆、输送链带和星形拨轮等。图3-2所示为典型容器供送机构示意图。
1)螺杆式供送装置
这种装置可将规则或不规则排列的成批包装容器,按照包装工艺要求的条件完成增距、减距、穤hi鳌⑸?岛头?淼榷??并将容器逐个送到包装工位。
(1)等螺距螺杆供送装置。等螺距螺杆供送装置如图3-3所示。
(2)变螺距螺杆供送装置。变螺距螺杆供送装置如图3-4所示。图3-4(a)所示为专门用于供送圆柱形包装容器的装置。供送嫘杆1上的螺旋槽沿供送蠔杆1供送方向逐渐缩小螺距,被供送的包装容器在静止滑板2上紧靠侧向导轨处于边滚动边减速状态的运动。图3-4(b)所示为专门用于供送棱柱形包装容器的装置,双环形槽沿供送螺杆 1供送方向逐渐增大螺距。
(3)特种变螺距螺杆供送装置。特种变螺距螺杆供送装置如图3-5所示。图3-5(a)和(b)所示装置不仅能改变供送容器的排列和间距,同时起着穤hi骱秃狭鞯淖饔茫?谷萜髯刺?秃竺娴陌?耙?笙嗍视ΑM?-5(c)所示为1对并列排列、转向相同的螺杆,它们的组合作用使包装容器在供送过程中,既能改变间距,又能改变运动状态。围3 -5(d)所示为1条水平变螺距螺杆和3条固定的卷曲导板组成的供送装置,它能使被供送的包装容器成倒状和翻身状态。
3.1.3防爆灌装机结构组成
目前灌装机大多采用旋转型结构,即包装容器随灌装阀起做等速回转运动,同时进行灌装。每台灌装机中灌装阀的数目称为灌装机的头数。旋转型灌装机的结构比较复杂,图3-1所示为TVF旋转型灌装机结构示意图,主要由包装容器的供送装置、瓶托升降机构、灌装液料的供送装置(即供料装置)、液位控制装置、灌装阀等组成。
液料由旋转分配器11进入环形储液箱8中,瓶子由瓶输送装置1、进瓶拨轮2送入到瓶的升降机构3上,瓶子在上升的同时绕灌装机回转,当瓶子和灌装阀10紧密接触时自动灌装液料,灌装结束后由升降机构3送入到水平位置,再由中间拨轮轮5送zhi压盖机上。每当灌装机工作结束时,可自动清洗。
3. 1. 3. 1 包装容器的供送装置
在自动灌装机中,按照灌装的工艺要求,准确地将待灌容器送入主转盘升降机构托瓶台上,是保证灌装机正常而有秩序地工作的关键。般供送机构的关键问题是容器的连续输送和容器的定时供给。常用的供送装置有螺杆、输送链带和星形拨轮等。图3-2所示为典型容器供送机构示意图。
1)螺杆式供送装置
这种装置可将规则或不规则排列的成批包装容器,按照包装工艺要求的条件完成增距、减距、穤hi鳌⑸?岛头?淼榷??并将容器逐个送到包装工位。
(1)等螺距螺杆供送装置。等螺距螺杆供送装置如图3-3所示。
(2)变螺距螺杆供送装置。变螺距螺杆供送装置如图3-4所示。图3-4(a)所示为专门用于供送圆柱形包装容器的装置。供送嫘杆1上的螺旋槽沿供送蠔杆1供送方向逐渐缩小螺距,被供送的包装容器在静止滑板2上紧靠侧向导轨处于边滚动边减速状态的运动。图3-4(b)所示为专门用于供送棱柱形包装容器的装置,双环形槽沿供送螺杆 1供送方向逐渐增大螺距。
(3)特种变螺距螺杆供送装置。特种变螺距螺杆供送装置如图3-5所示。图3-5(a)和(b)所示装置不仅能改变供送容器的排列和间距,同时起着穤hi骱秃狭鞯淖饔茫?谷萜髯刺?秃竺娴陌?耙?笙嗍视ΑM?-5(c)所示为1对并列排列、转向相同的螺杆,它们的组合作用使包装容器在供送过程中,既能改变间距,又能改变运动状态。围3 -5(d)所示为1条水平变螺距螺杆和3条固定的卷曲导板组成的供送装置,它能使被供送的包装容器成倒状和翻身状态。
